Mengapa Memilih Tahan Ledakan?
Banyak lokasi produksi menghasilkan zat yang mudah terbakar, dengan sekitar dua pertiga tambang batubara bawah tanah yang mengandung zat peledak. Dalam industri kimia, lebih dari 80% area lokakarya produksi mengandung zat peledak. Oksigen yang diperlukan untuk ledakan ada di mana -mana.
Instrumen listrik yang banyak digunakan dalam proses produksi, berbagai percikan gesekan, percikan keausan mekanis, percikan elektrostatik, suhu tinggi, dll. Tidak dapat dihindari dan bertindak sebagai sumber pengapian.
Oleh karena itu, di banyak lokasi industri, ketika konsentrasi zat peledak dicampur dengan oksigen mencapai batas ledakan, jika ada sumber pengapian, ledakan akan terjadi. Oleh karena itu, perlu untuk mengadopsi langkah-langkah bukti ledakan.
Interpretasi level tahan ledakan
Format tanda bukti ledakan
Format tanda bukti ledakan | ||||
Penandaan Bukti Ledakan | Bentuk Struktural Bukti Ledakan | Kategori Peralatan Bukti Ledakan | Kelompok gas | Kelompok suhu |
MANTAN | D/p/i, dll | Ⅰ/ⅱ | A/b/c | T1 ~ t6 |
Misalnya
Ex D ⅱ C T4
① ② ③ ④ ⑤
01 EX mewakili Tiongkok dan penandaan anti ledakan Komisi Elektroteknik Internasional
02 Ini menunjukkan bahwa berbagai tipe anti ledakan berlaku untuk berbagai lokasi berbahaya. D mewakili tipe tahan ledakan.
TIDAK | Bentuk Bukti Ledakan | Kode | Standar Nasional | Langkah -langkah Bukti Ledakan | Area yang berlaku |
Jenis Bukti Ledakan | d | GB3836.2 | Mengisolasi sumber pengapian yang ada | Zona1, zona2 | |
2 | Jenis keamanan yang meningkat | e | GB3836.3 | Cobalah untuk mencegah generasi sumber pengapian | Zona1, zona2 |
3 | Jenis yang aman secara intrinsik | Ia | GB3836.4 | Membatasi energi sumber pengapian | Zona0-2 |
Jenis yang aman secara intrinsik | IB | GB3836.4 | Membatasi energi sumber pengapian | Zona1, zona2 | |
4 | Tipe bertekanan | p | GB3836.5 | Mengisolasi zat berbahaya dari sumber pengapian | Zona1, zona2 |
5 | Jenis minyak yang diisi | o | GB3836.6 | Mengisolasi zat berbahaya dari sumber pengapian | Zona1, zona2 |
6 | Jenis yang diisi pasir | q | GB3836.7 | Mengisolasi zat berbahaya dari sumber pengapian | Zona1, zona2 |
7 | tipe non-sparking | n | GB3836.8 | Cobalah untuk mencegah generasi sumber pengapian | Zona2 |
8 | tipe yang dienkapsulasi | m | GB3836.9 | Cobalah untuk mencegah generasi sumber pengapian | Zona1, zona2 |
9 | tertutup rapat | h | GB3836.10 | Cobalah untuk mencegah generasi sumber pengapian | Zona1, zona2 |
03 ⅰ— - Tambang dan peralatan listrik bawah tanah
Ⅱ—— Peralatan Listrik selain Tambang Batubara dan Penggunaan Bawah Tanah
04 Klasifikasi Gas Berbahaya Ledakan
Menurut energi percikan minimum yang mungkin, gas ledakan diklasifikasikan ke dalam empat tingkat bahaya di Cina, Eropa, dan sebagian besar negara dan wilayah di seluruh dunia, seperti yang ditunjukkan pada tabel di bawah ini:
Kategori Kondisi Kerja | Klasifikasi Gas | Gas representatif | Energi percikan kontak minimum |
Di bawah tambang | Ⅰ | Metana | 0.280mj |
Pabrik di luar tambang | ⅡA | Ethane | 0.180mj |
ⅡB | Etilen | 0,060MJ | |
ⅡC | H2 | 0.019mj |
05 Klasifikasi kelompok suhu gas
Menurut suhu permukaan peralatan tertinggi, itu dibagi menjadi enam kelompok: T1 ke T6, seperti yang ditunjukkan pada gambar berikut:
Kelompok suhu | Suhu permukaan benda yang aman | Gas ledakan umum |
T1 | ≤450 ℃ | Hidrogen, Acrylonitrile, dll, 46Types |
T2 | ≤300 ℃ | Acetylene Ethylene, dll, 47Types |
T3 | ≤200 ℃ | Bensin, butyaldehyde, dll, 36tipe |
T4 | ≤135 ℃ | Acetaldehyde, tetrafluoroethylene, dll, 6tipe |
T5 | ≤100 ℃ | CS2 |
T6 | ≤85 ℃ | Etil nitrat, etil nitrit |
Tanda pembuktian ledakan dari instrumen: ex (ia) ⅱC T6 berarti:
Isi | Simbol | Arti |
Deklarasi Bukti Ledakan | Mantan | Memenuhi standar tahan ledakan tertentu, seperti standar nasional China |
Jenis Bukti Ledakan | Ia | Mengadopsi IA Level Intrinsik Safety Explosion-Proof Metode, dapat dipasang di zona 0 |
Kategori gas | ⅡC | Mengaku melibatkan gas peledak kelas IIC |
Kelompok suhu | T6 | Suhu permukaan instrumen tidak boleh melebihi 85 ℃ |
Arti ex (ia) ⅱC:
Isi | Simbol | Arti |
Deklarasi Bukti Ledakan | Sesuai dengan standar bukti ledakan Eropa | |
Jenis Bukti Ledakan | Mengadopsi IA Level Intrinsik Safety Explosion-Proof Metode, dapat dipasang di zona 0 | |
Kategori gas | Mengaku melibatkan gas peledak kelas IIC |
Catatan: Tidak ada item kategori suhu dalam simbol ini, menunjukkan bahwa instrumen tidak bersentuhan langsung dengan gas peledak
Komposisi dan makna tanda -tanda pelindung
Nilai Perlindungan IP
Sistem tingkat perlindungan IP (Perlindungan Ingress) dirancang oleh IEC (Komisi Elektroteknik Internasional). Mengklasifikasikan peralatan listrik sesuai dengan karakteristik ketahanan debu dan kelembabannya.
01 Komposisi Identifikasi
Tingkat perlindungan IP terdiri dari dua angka. Angka pertama mewakili tingkat pemisahan debu dan pencegahan intrusi benda asing dalam peralatan listrik, sedangkan angka kedua mewakili tingkat penyegelan peralatan listrik terhadap kelembaban dan intrusi air. Semakin besar jumlahnya, semakin tinggi tingkat perlindungan.
02 Kategori Perlindungan IP ditandai dengan dua angka:

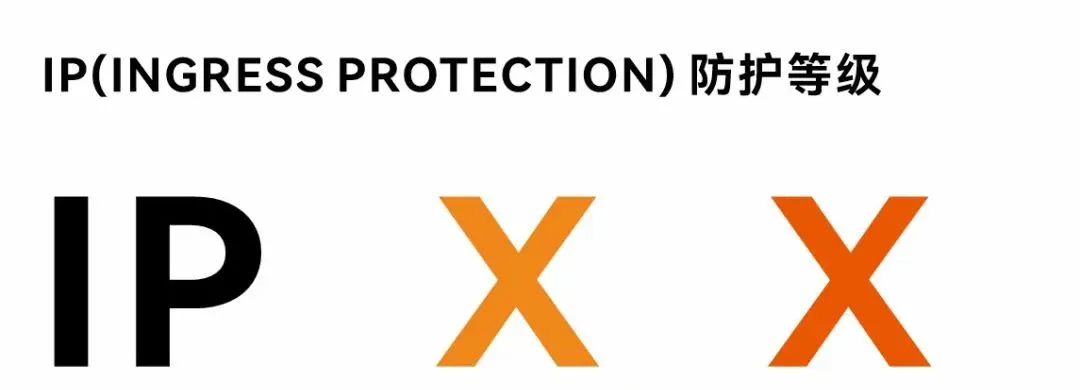

Misalnya, kategori perlindungan: IP xx
Menandai surat
Angka yang ditandai pertama
Angka yang Ditandai Kedua
Jumlah penandaan pertama perlindungan kontak dan tingkat perlindungan benda asing | ||
Nomor tanda pertama | Rentang Perlindungan | |
Nama | Catatan | |
0 | Non-perlindungan | - |
1 | Lindungi dari benda asing dengan diameter 50mm dan lebih besar | Detektor, dengan diameter bola 50mm, tidak boleh masuk sepenuhnya |
2 | Lindungi dari benda asing dengan diameter 12,5mm dan lebih besar | Detektor, dengan diameter bola 12.5mm, tidak boleh masuk sepenuhnya |
3 | Lindungi dari benda asing dengan diameter 2.5mm dan lebih besar | Detektor, dengan diameter bola 2.5mm, tidak boleh masuk sepenuhnya |
4 | Lindungi dari benda asing dengan diameter 1.0mm dan lebih besar | Detektor, dengan diameter bola 1.0mm, tidak boleh masuk sepenuhnya |
5 | Perlindungan debu | Tidak mungkin untuk sepenuhnya mencegah debu masuk, tetapi jumlah debu yang masuk tidak boleh melebihi jumlah seperti itu menyebabkan kerusakan pada perangkat atau keamanan |
6 | Penyegelan debu | Debu tidak boleh memasuki kotak dengan tekanan rendah 20 milibar |
Jumlah penandaan kedua tingkat perlindungan | ||
Nomor tanda kedua | Rentang Perlindungan | |
Nama | Catatan | |
0 | Tak terlindung | - |
1 | Perlindungan tetesan air | Tetesan air yang jatuh secara vertikal seharusnya tidak menyebabkan kerusakan. |
2 | Saat kotak miring pada suhu 15 °, lindungi dari tetesan air | Saat kotak dimiringkan ke sisi mana pun pada sudut 15 °, tetesan air yang jatuh secara vertikal seharusnya tidak menyebabkan kerusakan |
3 | Saat kotak miring pada suhu 15 °, lindungi dari tetesan air | Air terciprat dari kedua sisi garis vertikal pada sudut 60 ° seharusnya tidak menyebabkan kerusakan. |
4 | Semprotan air pelindung | Semprotan air yang ditujukan pada kotak dari setiap arah seharusnya tidak menyebabkan kerusakan |
5 | Jet air pelindung | Jet air yang ditujukan pada kotak dari setiap arah seharusnya tidak menyebabkan kerusakan. |
6 | Perlindungan terhadap jet air yang kuat | Jet air yang kuat yang ditujukan pada kotak dari setiap arah seharusnya tidak menyebabkan kerusakan. |
7 | Perlindungan terhadap perendaman jangka pendek dalam air | Saat kotak terbenam dalam air untuk waktu yang singkat di bawah tekanan standar, seharusnya tidak ada air yang dapat menyebabkan efek berbahaya |
8 | Perlindungan terhadap perendaman jangka panjang dalam air | Kotak harus direndam dalam air untuk waktu yang lama dalam kondisi yang disepakati oleh pabrikan dan pengguna, dan seharusnya tidak ada air yang dapat menyebabkan efek berbahaya. Tetapi kondisi ini harus lebih kompleks daripada yang ditentukan oleh penanda angka 7 |
Level tes tertinggi untuk perlindungan IP adalah IP68, tetapi tingkat yang diklaim umum masih IP54, IP55, IP65, IP66, IP67, IP68, dll.
